CG系列

产品名称：上银导轨CGW45HC
产品型号：CGW45HC
产品规格：上银线性导轨CGW45HC

详细说明

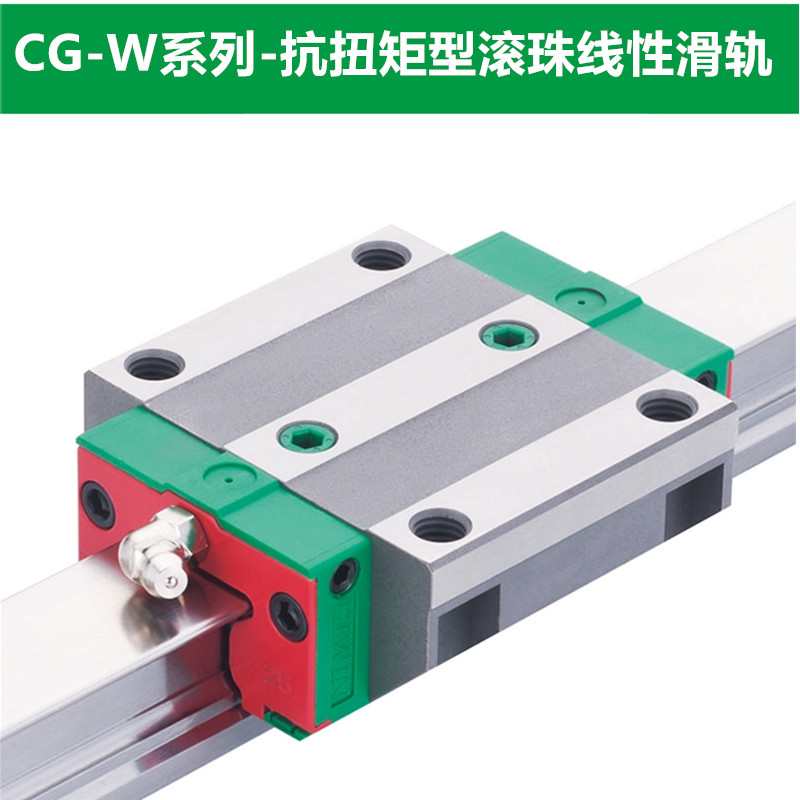

上银导轨CG系列一抗扭矩型滚珠直线导轨
上银导轨CG系列为四列式圆弧牙型接触直线导轨，具备高刚性、高负荷、高扭转阻抗的特性，同时具备四方向等负载特色
该规格可搭配最新上银导轨防尘配件。

上银导轨CG系列直线导轨特点
（1）高抗扭矩能力
来自圆弧沟槽的DB[45-45)组合，相较于DF构型有更长的抗扭矩力臂[A1>A)，并具有承受上下和左右方向负荷的能力，适合有力矩需求的场合使用。

(2)优化回流
一体化回流系统设计，大幅提升滑块顺畅度。
(3)更佳的防护能力
采用金属刮板为标准配件，提升滑块防护力。
(4)可搭配导轨防尘配件
上银轨道可选配使用特殊不锈钢带，取代导轨螺栓盖[标配)，适合高防尘需求场合。

(5)短行程润滑
上银导轨的润滑设计，适合短行程使用。

CG本体结构

上银导轨CG系列一抗扭矩型滚珠直线导轨
特征
O型结构设计
高抗扭矩

全新油路设计
上银滑块可充分润滑

滑轨搭配防尘覆盖带
不锈钢材质
快速安装
避免刮油片密封部被螺栓孔破坏
预防外部粉尘从螺栓孔进入滑块内

上银导轨CG系列应用
木工机械、工具机、研磨机、搬运设备、自动化设备、高抗扭矩

上银导轨CG系列产品规格说明
上银导轨CG系列分为非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之超高精度，不过由于HIWIN在制造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

(1) 上银非互换性线性滑轨产品型号

(2) 上银互换性线性滑轨产品型号
上银互换型滑块产品型号

上银互换型滑轨产品型号

上银CGH-CA / 上银CGH-HA尺寸

上银CGW-CA / 上银CGW-HA

上银CGW-CC / 上银CGW-HC

上银直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能配合滚珠螺杆，使用上银直线导轨作导引，必能大幅提高设备精度与机械效能。

一、基本资料

HIWIN上银直线导轨优点及特点

上银导轨优点

1：定位精度高
使用上银直线导轨作为线性导引时，由于上银直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动.摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2：磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损↑严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3：适用高速运动且大幅降低机台所需驱动马力
由于上银直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量n且因其摩擦产生的热较小，可适用于高速运行。

4：可同时承受上下左右方向的负荷
由于上银直线导轨特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5：组装容易并具互换性
组装时只要铣削或研磨床台，上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必需再铲花次。上银直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

6：润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

上银导轨选用准则

一：使用条件设定
①应用之设备
②行程
③内部空间之限制
④运行速度、加速度
⑤精度之要求
⑥运行速度、加速度
⑦刚性之要求
⑧使用频率
⑨负荷方式
⑩要求寿命年限

二：选用系列产品

上银HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、鏞床、线切割机、
精密量测仪器、木工机器、搬运机器、运送装置。

上银EG系列 :产业自动化机器、半导体机械、镭射雕刻机、包装机器。

上银QE/QH系列: 精密量测仪器、半导体机械、产业自动化机器、镭射雕刻机，可泛应
用于具有高速、宁静、低发尘需求的高科技产业。

上银WE/QW系列:自动化装置、运输设备、精密量测仪器、半导体设备、塑料瓶注拉吹设备、单轴机器人机械手臂、需单轴承受力矩的设备。。MG系列:印表机、机器手臂、电子仪器设备、半导体设备

上银RG/QR系列 : CNC加工机、重切屑加工机、CNC磨床、射出成型机、大型龙门机床

三：选用精度等级
C, H, P, SP. UP等级视设备精度要求而定

四：假定滑块尺寸及数目。
①依经验选用。
②负荷状态
③若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，例如螺杆外径为32mm，则要挑相似HG35的规格。

五：计算滑块最大负荷
①参照负荷计算例计算单个滑块最大等效负荷
②确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值

六：选择预压力
依刚性要求及安装面精度选用

七：确认刚性
参照刚性表计算变形量提高预压力，加大选用尺寸或滑块数以提高刚性

八：计算使用寿命
依使用速度、频率计算寿命距离要求依寿命公式计算选定自线导轨之寿命距离

九：润滑选用
润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油

十：上银直线导轨选用完成

上银HIWIN产品系列
为服务客户因应其对产品多样性的需求，除了适用一般工具机产业的HG系列外，更研究开发出较适合自动化产业的上银EG系列以及适合于单轴设备使用的WE/QW系列;且研究开发出适合高刚性需求产业的RG/QR系列及微小型机械半导体产业适用之MGN/MGW系列;并针对高科技产业研究开发出具有高速、宁静、低发尘需求的QH/QE系列产品。

上银导轨CGW45HC
上银HIWIN CG系列抗扭矩型滚珠线性滑轨
上银导轨CGW45HC

[1)上银滑块型式
上银HIWIN提供法兰型及四方型两种直线导轨。
上银导轨：CGW45HC
产品名称：上银导轨
产品型号：CGW45HC
推广范围：全国各地
价格：面议
联系方式： 13527953137

上银CG系列直线导轨的精度，分为普通、高、精密、超精密、超高精密级共五级，客户可依设备精度需求选用精度。

上银CGH-CA / CGH-HA系列：
上银滑块CGH15CA，上银滑块CGH20CA，上银滑块CGH25CA，上银滑块CGH30CA，上银滑块CGH35CA，上银滑块CGH45CA
上银滑块CGH20HA，上银滑块CGH25HA，上银滑块CGH30HA，上银滑块CGH35HA，上银滑块CGH45HA

（2) 上银CGW-CA / CGW-HA系列
上银滑块CGW15CA，上银滑块CGW20CA，上银滑块CGW25CA，上银滑块CGW30CA，上银滑块CGW35CA，上银滑块CGW45CA
上银滑块CGW20HA，上银滑块CGW25HA，上银滑块CGW30HA，上银滑块CGW35HA，上银滑块CGW45HA

（3]）上银CGW-CC / CGW-HC系列
上银滑块CGW15CC，上银滑块CGW20CC，上银滑块CGW25CC，上银滑块CGW30CC，上银滑块CGW35CC，上银滑块CGW45CC
上银滑块CGW20HC，上银滑块CGW25HC，上银滑块CGW30HC，上银滑块CGW35HC，上银滑块CGW45HC

1）上银直线导轨CGW45HC 高抗扭
2）上银直线导轨CGW45HC滑块可充分润滑
3）上银直线导轨CGW45HC不锈钢材料
4）上银直线导轨CGW45HC快速安装
5）上银直线导轨CGW45HC高防尘

上银导轨的定位精度很高，在机床运行时不会出现打滑的现象，这样就可以保证精度的准确性。其次，这种导轨磨损的比较的少，由于线性滑轨移动时摩擦力非常小，只需较小动力便能让床台运行，所以在磨损方面还是比较少的，这样可以减少耗电量，同时在运行的过程中产生的热量也是比较少的，这样在高速的情况下可以保证正常的运行，同时确保精度的重要性。在上银导轨的组装方面是比较容易的，组装时只要铣削或研磨床台上滑轨之装配面，并依建议之步骤将滑轨、滑块分别以特定扭力固定於机台上，即能重现加工时的高精密度。这样的组装灵巧度可以保证在更换的时候比较的简单，这样可以保证长久地精确度。上银导轨的这些特性也决定了在市场上的受欢迎程度。

台湾上银直线导轨规格型号：常备库存型号
HG系列适用：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
EG系列适用：产业自动化机器、半导体机械、雷射雕刻机、包装机器。
RG系列适用：适用：CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床。
MG系列适用：印表机、机器手臂、电子仪器设备、半导体设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密测量仪器、办公室自动化设备、其它小型直线滑动装置

上银导轨分类:
上银HG系列一重负荷型滚珠直线导轨
上银EG系列一-低组装型滚珠直线导轨
上银WE系列一宽幅型滚珠直线导轨
上银MG系列-微小型滚珠直线导轨
上银CG系列一抗扭矩型滚珠直线导轨
上银RG系列一滚柱型直线导轨
上银QH系列一静音式重负荷型滚珠直线导轨
上银QE系列一静音式低组装型滚珠直线导轨
上银QW系列一静音式宽幅型滚珠直线导轨
上银QR系列一静音式滚柱型直线导轨
上银E2型式- 自润型直线导轨

上银HG系列一重负荷型滚珠直线导轨型号:

1.上银滑块HGH15CA 、上银滑块HGH20CA 、上银滑块HGH25CA 、上银滑块HGH3OCA 、上银滑块HGH35CA 、上银滑块HGH45CA 、上银滑块HGH55CA 、上银滑块HGH65CA

2. 上银滑块HGH20HA 、上银滑块HGH25HA 、上银滑块HGH30HA 、上银滑块HGH35HA、上银滑块HGH45HA、上银滑块HGH55HA、上银滑块HGH65HA

3.上银滑块HGL15CA、上银滑块HGL25CA、上银滑块HGL30CA 、上银滑块HGL35CA、上银滑块HGL45CA、上银滑块HGL55CA

4 上银滑块HGL25HA 、上银滑块HGL30HA、上银滑块HGL35HA、上银滑块HGL45HA、上银滑块HGL55HA

5 上银滑块HGW15CA 、上银滑块HGW2OCA 、上银滑块HGW25CA 、上银滑块HGW30CA、上银滑块HGW35CA、上银滑块HGW45CA、上银滑块HGW55CA、上银滑块HGW65CA

6 上银滑块HGW20HA 、上银滑块HGW25HA 、上银滑块HGW30HA 、上银滑块HGW35HA、上银滑块HGW45HA 、上银滑块HGW55HA 、上银滑块HGW65HA

7.上银滑块HGW15CC 、上银滑块HGW20OCC 、上银滑块HGW25CC 、上银滑块HGW30CC 、上银滑块HGW35CC 、上银滑块HGW45CC 、上银滑块HGW55CC 、上银滑块HGW65CC

8.上银滑块HGW15HC 、上银滑块HGW20HC 、上银滑块HGW25HC 、上银滑块HGW30HC 、上银滑块HGW35HC 、上银滑块HGW45HC 、上银滑块HGW55HC 、上银滑块HGW65HC

9.上银滑块HGW15CB 、上银滑块HGW2OCB 、上银滑块HGW25CB 、上银滑块HGW3OCB 、上银滑块HGW35CB 、上银滑块HGW45CB 、上银滑块HGW55CB 、上银滑块HGW65CB

10. 上银滑块HGW20HB 、上银滑块HGW25HB 、上银滑块HGW30HB 、上银滑块HGW35HB 、上银滑块HGW45HB 、上银滑块HGW55HB 、上银滑块HGW65HB

上银EG系列一-低组装型滚珠直线导轨型号:

1.上银滑块EGH15SA、上银滑块EGH20SA、上银滑块EGH25SA、上银滑块EGH30SA、上银滑块EGH35SA

2.上银滑块 EGH15CA、上银滑块EGH20CA、上银滑块EGH25CA、上银滑块EGH30CA、上银滑块EGH35CA

3.上银滑块EGW15SA、上银滑块EGW20SA、上银滑块EGW25SA、上银滑块EGW30SA、上银滑块EGW35SA

4.上银滑块EGW15CA、上银滑块EGW20CA、上银滑块EGW25CA、上银滑块EGW30CA、上银滑块EGW35CA

5 上银滑块EGW15SB 、上银滑块EGW2OSB 、上银滑块EGW25SB 、上银滑块EGW3OSB、上银滑块EGW35CB

6.上银滑块EGW15CB 、上银滑块EGW2OCB 、上银滑块EGW25CB 、上银滑块EGW3OCB、上银滑块EGW35CB

上银WE系列一宽幅型滚珠直线导轨型号：

1.上银滑块WEH17C、上银滑块WEH21CA、上银滑块WEH27CA、上银滑块WEH35CA、上银滑块WEH50CA

2.上银滑块WEW17CC、上银滑块WEW21CC、上银滑块WEW27CC、上银滑块WEW35CC、上银滑块WEW50CC

上银MG系列-微小型滚珠直线导轨型号：

上银MGN普通微小型标准、加长

上银滑块MGN5C 、上银滑块MGN7C 、上银滑块MGN9C 、上银滑块MGN12C 、上银滑块MGN15C
上银滑块MGN7H 、上银滑块MGN9H 、上银滑块MGN12H 、上银滑块MGN15H

上银MGW微型加宽标准、加长

1.上银滑块MGW5C、上银滑块MGW7C、上银滑块MGW9C、上银滑块MGW12C、上银滑块MGW15C

2 上银滑块MGW7H、上银滑块MGW9CH、上银滑块MGW12H、上银滑块MGW15H

上银RG系列一滚柱型直线导轨型号：

1.上银滑块RGH15CA 、上银滑块RGH20CA 、上银滑块RGH25CA 、上银滑块RGH30CA 、上银滑块RGH35CA 、上银滑块RGH45CA 、上银滑块RGH55CA 、上银滑块RGH65CA

2. 上银滑块RGH20HA 、上银滑块RGH25HA 、上银滑块RGH30HA 、上银滑块RGH35HA 、上银滑块RGH45HA 、上银滑块RGH55HA 、上银滑块RGH65HA

3.上银滑块RGL15CA 、上银滑块RGL20CA 、上银滑块RGL25CA 、上银滑块RGL30CA 、上银滑块RGL35CA 、上银滑块RGL45CA 、上银滑块RGL55CA

4.上银滑块RGL20HA 、上银滑块RGL25HA 、上银滑块RGL30HA 、上银滑块RGL35HA 、上银滑块RGL45HA 、上银滑块RGL55HA

3.上银滑块RGW15CC 、上银滑块RGW20CC 、上银滑块RGW25CC 、上银滑块RGW3OCC 、上银滑块RGW35CC 、上银滑块RGW45CC 、上银滑块RGW55CC 、上银滑块RGW65CC

4.上银滑块RGW20HC 、上银滑块RGW25HC 、上银滑块RGW3OHC 、上银滑块RGW35HC 、上银滑块RGW45HC 、上银滑块RGW55HC 、上银滑块RGW65HC

上银CG系列一抗扭矩型滚珠直线导轨型号:

1：上银滑块CGH15CA、上银滑块CGH20CA、上银滑块CGH25CA、上银滑块CGH30CA、上银滑块CGH35CA、上银滑块CGH45CA

2：上银滑块CGH20HA、上银滑块CGH25HA、上银滑块CGH30HA、上银滑块CGH35HA、上银滑块CGH45HA

3：上银滑块CGW15CA、上银滑块CGW20CA、上银滑块CGW25CA、上银滑块CGW30CA、上银滑块CGW35CA、上银滑块CGW45CA

4: 上银滑块CGW20HA、上银滑块CGW25HA、上银滑块CGW30HA、上银滑块CGW35HA、上银滑块CGW45HA

5：上银滑块CGH15CC、上银滑块CGH20CC、上银滑块CGH25CC、上银滑块CGH30CC、上银滑块CGH35CC、上银滑块CGH45CC

6：上银滑块CGH20HC、上银滑块CGH25HC、上银滑块CGH30HC、上银滑块CGH35HC、上银滑块CGH45HC

上银QH系列一静音式重负荷型滚珠直线导轨型号:

1.上银滑块QHH15CA 、上银滑块QHH20CA 、上银滑块QHH25CA 、上银滑块QHH3OCA 、上银滑块QHH35CA 、上银滑块QHH45CA 、上银滑块QHH55CA 、上银滑块QHH65CA

2. 上银滑块QHH20HA 、上银滑块QHH25HA 、上银滑块QHH30HA 、上银滑块QHH35HA、上银滑块QHH45HA、上银滑块QHH55HA、上银滑块QHH65HA

5 .上银滑块QHW15CA 、上银滑块QHW2OCA 、上银滑块QHW25CA 、上银滑块QHW30CA、上银滑块QHW35CA、上银滑块QHW45CA、上银滑块QHW55CA、上银滑块QHW65CA

6 上银滑块QHW20HA、上银滑块QHW25HA 、上银滑块QHW30HA 、上银滑块QHW35HA、上银滑块QHW45HA 、上银滑块QHW55H[A 、上银滑块QHW65HA

7.上银滑块QHW15CC 、上银滑块QHW20OCC 、上银滑块QHW25CC 、上银滑块QHW30CC 、上银滑块QHW35CC 、上银滑块QHW45CC 、上银滑块QHW55CC 、上银滑块QHW65CC

8.上银滑块QHW15HC 、上银滑块QHW20HC 、上银滑块QHW25HC 、上银滑块QHW30HC 、上银滑块QHW35HC 、上银滑块HQHW45HC 、上银滑块QHW55HC 、上银滑块QHW65HC

9.上银滑块QHW15CB 、上银滑块QHW2OCB 、上银滑块QHW25CB 、上银滑块QHW3OCB 、上银滑块QHW35CB 、上银滑块QHW45CB 、上银滑块QHW55CB 、上银滑块QHW65CB

10.上银滑块HQHW20HB 、上银滑块QHW25HB 、上银滑块QHW30HB 、上银滑块QHW35HB 、上银滑块QHW45HB 、上银滑块QHW55HB 、上银滑块QHW65HB

上银QE系列一静音式低组装型滚珠直线导轨型号:

1.上银滑块QEH15SA、上银滑块QEH20SA、上银滑块QEH25SA、上银滑块QEH30SA、上银滑块QEH35SA

2.上银滑块QEH15CA、上银滑块QEH20CA、上银滑块QEH25CA、上银滑块QEH30CA、上银滑块QEH35CA

3.上银滑块QEW15SA、上银滑块QEW20SA、上银滑块QEW25SA、上银滑块QEW30SA、上银滑块QEW35SA

4.上银滑块QEW15CA、上银滑块QEW20CA、上银滑块QEW25CA、上银滑块 QEW30CA、上银滑块QEW35CA

5.上银滑块QEW15SB 、上银滑块QEW2OSB 、上银滑块QEW25SB 、上银滑块QEW3OSB、上银滑块QEW35CB

6.上银滑块QEW15CB 、上银滑块QEW2OCB 、上银滑块QEW25CB 、上银滑块QEW3OCB、上银滑块QEW35CB

上银QW系列一静音式宽幅型滚珠直线导轨型号:

1.上银滑块QWH27CA、上银滑块QWH35CA

2.上银滑块QWW27CC、上银滑块QWW35CC

上银QR系列一静音式滚柱型直线导轨型号:

1.上银滑块QRH20CA 、上银滑块QRH25CA 、上银滑块QRH30CA 、上银滑块QRH35CA 、上银滑块QRH45CA

2 上银滑块QRH25HA 、上银滑块QRH30HA 、上银滑块QRH35HA 、上银滑块QRH45HA

3.上银滑块QRL25CA 、上银滑块QRL30CA 、上银滑块QRL35CA 、上银滑块QRL45CA

4.上银滑块QRL25HA 、上银滑块QRL30HA 、上银滑块QRL35HA 、上银滑块QRL45HA

3.上银滑块QRW20CC、上银滑块QRW25CC、上银滑块QRW3OCC、上银滑块QRW35CC、上银滑块QRW45CC

4 上银滑块QRW25HC 、上银滑块QRW3OHC 、上银滑块QRW35HC 、上银滑块QRW45HC

上银导轨CGW45HC

上银直线导轨寿命：

1.寿命
当上银直线导轨承受负荷并作运动时，珠道表面与钢珠因不断地受到循环应力的作用，一但到达滚动疲劳的临界值，接触面就会开始产生疲劳破损，并在分表面发生鱼鳞状薄片的剥落现象，此种现象叫做表面剥离。寿命的定义即为珠道表面及钢珠因材料疲劳产生表面剥离时为止的总运行距离。

2.额定寿命
上银直线导轨的寿命，具有很大的分散性，即使同一批制造的产品，在相同的运动状态下使用，寿命也会有所不同；这大多归咎于材料本身在疲劳特性上固有的变化。因此为定义直线导轨的寿命，一般以额定寿命为基准；其定义是：以一批同样的产品，逐个在相同的条件及额定负荷下运行，其中90%未曾发生表面剥离现象而能达到的总运行距离。

3.寿命的计算
上银直线导轨的寿命会因实际承受工作负荷而不同，可以选用上银直线导轨的基本动额定负荷及工作负荷推算出使用寿命。

4.寿命系数
（1）硬度系数（fh）
上银直线导轨的珠道接触表面硬度要求在一定的硬化深度之硬度为HRC58-62，倘若硬度值无法达到要求的水准，将会降低直线导轨的额定负荷及使用寿命，此时动、静额定负荷为尺寸表列值再乘以对应的硬度系数。HIWIN出厂之前直线导轨硬度要求皆为HRC58以上，故fh为1
（2）温度系数（ft）
系统温度会对直线导轨的材质有影响，当温度高于100°C时直线导轨的额定负荷及使用寿命将会降低，此时动、静额定负荷为尺寸表列值再乘以对应的温度系数。由于有些配件是塑胶材质较不耐高温，故建议使用温度应低于100°C。
（3）负荷系数（fw）
作用于上银直线导轨的负荷，除装置本身自重、起动停止时的惯性负荷及因悬置而产生的力矩负荷外，还有因运动伴随而来的震动及冲击负荷，此种型式的负荷并不容易算出，根据经验依负荷状况及使用速度，建议将计算负荷值再乘以对应的负荷系数。

上银直线导轨与其它牌子导轨的区别：

1.定位精度高
使用上银直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。

2.磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。

3.适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。

4.可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。

5.组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。

6.润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。

线性滑轨维护注意事项

1. 上银线性滑轨的标准产品在出货前已将良质的润滑剂(润滑油或锂皂基油脂)封入滑块内，在装用并试运转之后、于正式运转之前，请再次对滑块进行润滑作业，润滑时请使用相同锂皂基的润滑剂。
2. 上银线性滑轨的标准产品在出货前，滑轨表层四周已涂佈防鏽油；安装时，若有清洗滑轨的动作，请于机台设备完装时，再次将滑轨表面四周涂佈一层适当的润滑油(请使用相容之润滑剂)。
3. 因为上银线性滑轨的滑块係由许多塑胶材质零件组成，清洁时请避免以有机溶剂接触或浸泡这些零件，以免造成产品损坏。
4. 异物进入滑块内是造成滑块故障与损坏的原因之一，应注意予以避免。
5. 任意拆解线性滑轨的零配件有可能造成异物进入滑块或降低上银线性滑轨的精度，请勿任意拆解线性滑轨。
6. 不当的倾斜线性滑轨可能造成滑块因自重而滑出滑轨，请在移动线性滑轨时保持线性滑轨为水平状态。
7. 上银线性滑轨摔落或撞击会损伤正常功能，请避免让线性滑轨产生不当的摔落或撞击。
8. 使用于特殊环境，请使用适当的表面处理或与HIWIN联络。
9. 自润式线性滑轨(E2 type)可容许的环境温度范围为-10℃~60℃；静音式线性滑轨(Q1 type)可容许的环境温度范围为-10℃~80℃；而金属端盖式线性滑轨(SE type)可容许的最高环境温度为150℃。除此之外，一般线性滑轨可容许的最高环境温度为100℃。
10. 其他详细说明请参阅技术型录。如有其他疑问或使用上的问题，请与HIWIN联络。
